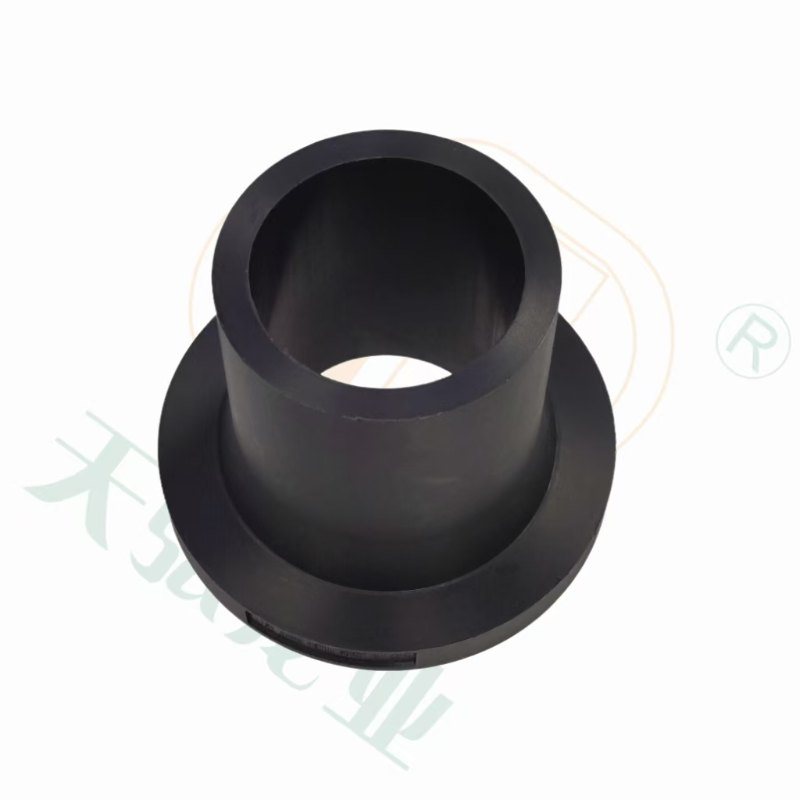

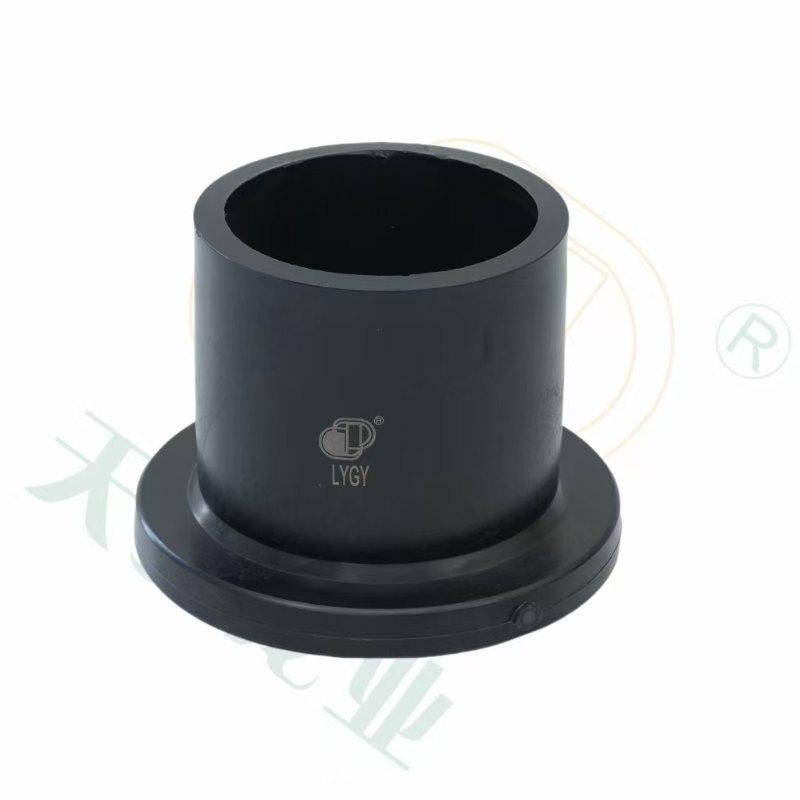

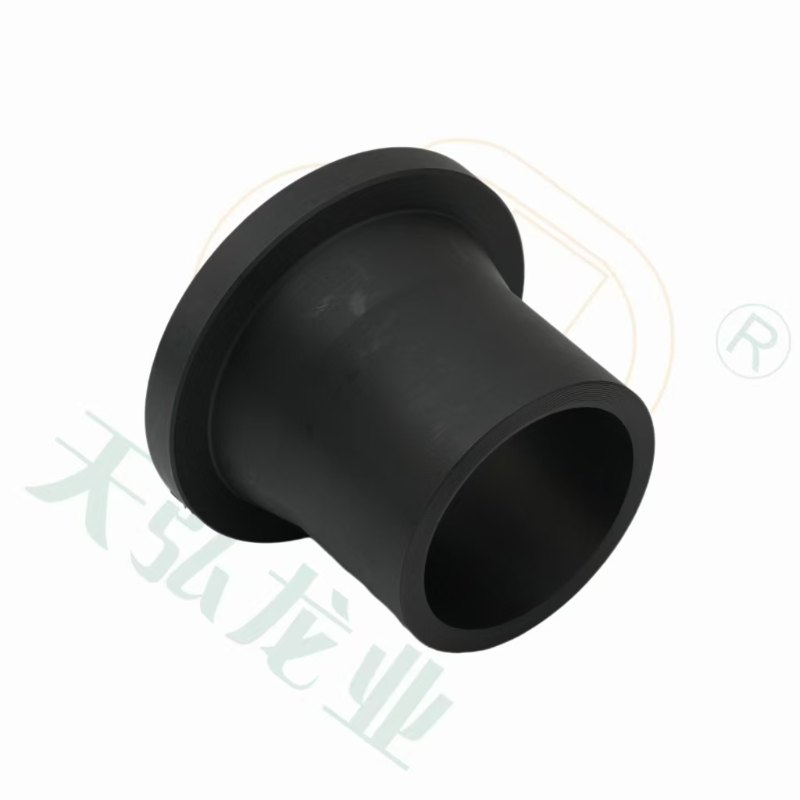

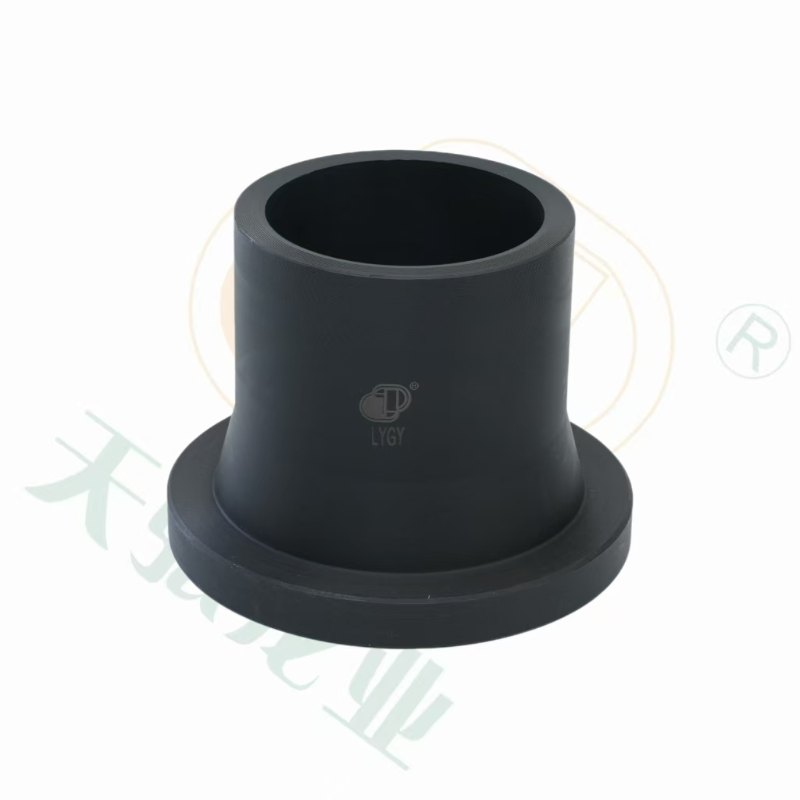

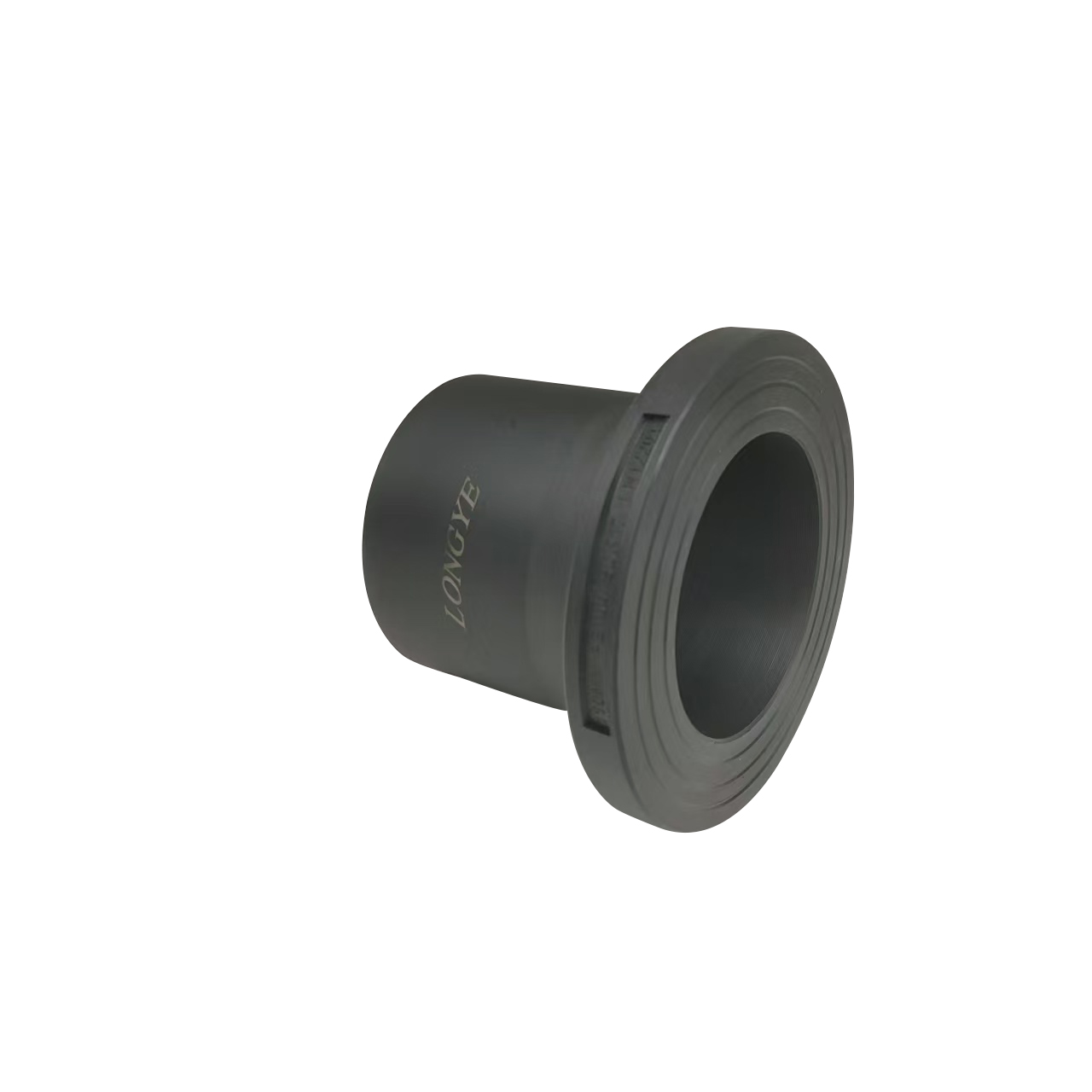

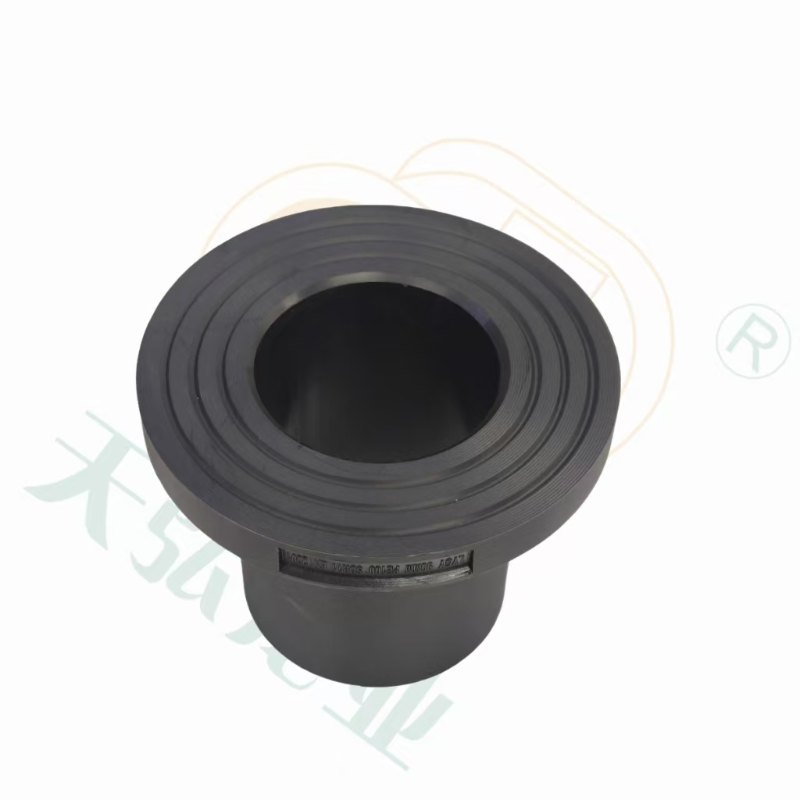

Фланцевый адаптер HDPE с короткой горловиной для холодной воды

Обзор продукта

Фланцевый переходник из ПЭВП с короткой горловиной для холодной воды представляет собой компактный переходной фитинг, предназначенный для соединения труб из ПЭВП с компонентами с фланцевыми концами в системах распределения холодной воды. Изготовленный из полиэтилена высокой плотности PE100 с формованным фланцем из углеродистой стали (горячеоцинкованным для защиты от коррозии), этот переходник обеспечивает надежное соединение между сваренными плавлением трубопроводами из полиэтилена высокой плотности и фланцевыми клапанами, насосами или резервуарами для хранения. Соответствует стандарту EN 12201-1:2024 для напорных трубопроводов, поддерживает номинальное давление PN16 (16 бар при 20°C), занимая при этом на 30 % меньше осевого пространства, чем стандартные фланцевые переходники с длинной шейкой, что критически важно для установки в ограниченном пространстве. Конструкция с короткой горловиной сводит к минимуму потери давления на переходе, обеспечивая гидравлическую эффективность в городских водопроводах, промышленных технологических линиях и коммерческих системах холодного водоснабжения. Срок его службы превышает 50 лет в подземных и надземных установках, превосходя по характеристикам металлические адаптеры, склонные к коррозии.

Особенности продукта

Компактный дизайн

Конфигурация с короткой шейкой уменьшает общую длину на 40 % по сравнению с обычными фланцевыми переходниками, что делает его идеальным для модернизации существующих траншей для труб и тесных технических помещений. Встроенная горловина имеет постепенный переход диаметра, что сводит к минимуму турбулентность, а коэффициент потери давления (значение K) составляет менее 0,2, что превосходит резкие фланцевые соединения. Прецизионная обработка обеспечивает плоскостность поверхности фланца в пределах 0,1 мм/м, гарантируя правильную посадку прокладки.

Технология безопасного соединения

Переходник оснащен системой тройного уплотнения : соединение полиэтилена высокой плотности с фланцем, прокладка из этилен-пропиленового каучука между поверхностями фланца и уплотнительное кольцо в основании горловины. Эта дублирующая конструкция уплотнения исключает пути утечек даже при колебаниях давления и движении трубы. Фланец из оцинкованной стали имеет просверленные отверстия, соответствующие стандартам ANSI B16.5 и DIN 2501, что обеспечивает совместимость с мировыми спецификациями фланцев.

Давление и совместимость

Рассчитанный на рабочее давление 16 бар при температуре 20°C (работа с холодной водой), адаптер сохраняет целостность в диапазоне температур от -20°C до 40°C. Горловина PE100 HDPE совместима с трубами PE80 и PE100 посредством стыковой или электросварки , а на поверхности фланца можно использовать стандартные прокладки (EPDM, NBR или PTFE) для совместимости с различными системными жидкостями. Узел выдерживает осевые усилия до 25 кН, предотвращая отрыв фланца в условиях помпажа.

Приложения

Этот компактный фланцевый переходник решает проблемы перехода в системах холодного водоснабжения:

• Муниципальный водопровод : соединяет распределительные линии из полиэтилена высокой плотности с фланцевыми клапанами, счетчиками и насосными станциями в городских сетях водоснабжения.

• Промышленные объекты : переходы между технологическими линиями из полиэтилена высокой плотности и фланцевым оборудованием на предприятиях пищевой, фармацевтической и производственной промышленности.

• Коммерческие здания : соединяет стояки из полиэтилена высокой плотности с фланцевыми соединениями в системах охлаждения, контурах охладителей и резервуарах для хранения холодной воды.

• Водоочистные сооружения : адаптируют линии мембранной фильтрации из полиэтилена высокой плотности к фланцевым регулирующим клапанам и оборудованию для мониторинга.

Часто задаваемые вопросы

Почему стоит выбрать конструкцию с короткой шейкой вместо стандартных фланцевых переходников?

Конфигурация с короткой горловиной экономит критическое пространство в ограниченных установках, одновременно снижая потери давления на переходе, что делает ее идеальной для модернизации и тесных технических помещений.

С какими стандартами фланцев он совместим?

Переходник доступен с фланцами, просверленными в соответствии со стандартами ANSI B16.5 (класс 150) и DIN 2501 (PN16), что обеспечивает совместимость с мировыми трубопроводными системами. Индивидуальные схемы сверления доступны по запросу.

Как он устанавливается, чтобы обеспечить работу без утечек?

Горловина ПНД приваривается к трубе методом стыковой сварки (размеры ≥63мм) или электросварки (размеры ≤63мм), затем фланец прикручивается к ответному фланцу с равномерным моментом затяжки (35-40 Нм для болтов М16).

Подходит ли он для систем питьевой воды?

Да. PE100 HDPE соответствует требованиям EN 12201-1 по контакту с питьевой водой, а оцинкованный фланец покрыт пищевой эпоксидной смолой для предотвращения загрязнения.
