Выбор подходящего материала для трубопроводной инфраструктуры редко бывает простой покупкой товара; это критическое решение по управлению рисками, которое определяет долговечность, уровень утечек и ответственность за техническое обслуживание сети на десятилетия. Хотя инженеры и руководители проектов часто уделяют большое внимание техническим характеристикам труб, фитинги — колена, тройники, переходники и соединения — по статистике являются наиболее распространенными местами отказа в любой системе трубопроводов. Труба настолько надежна, насколько надежны ее соединения, и разница в том, как материалы справляются с нагрузками в этих соединениях, огромна.

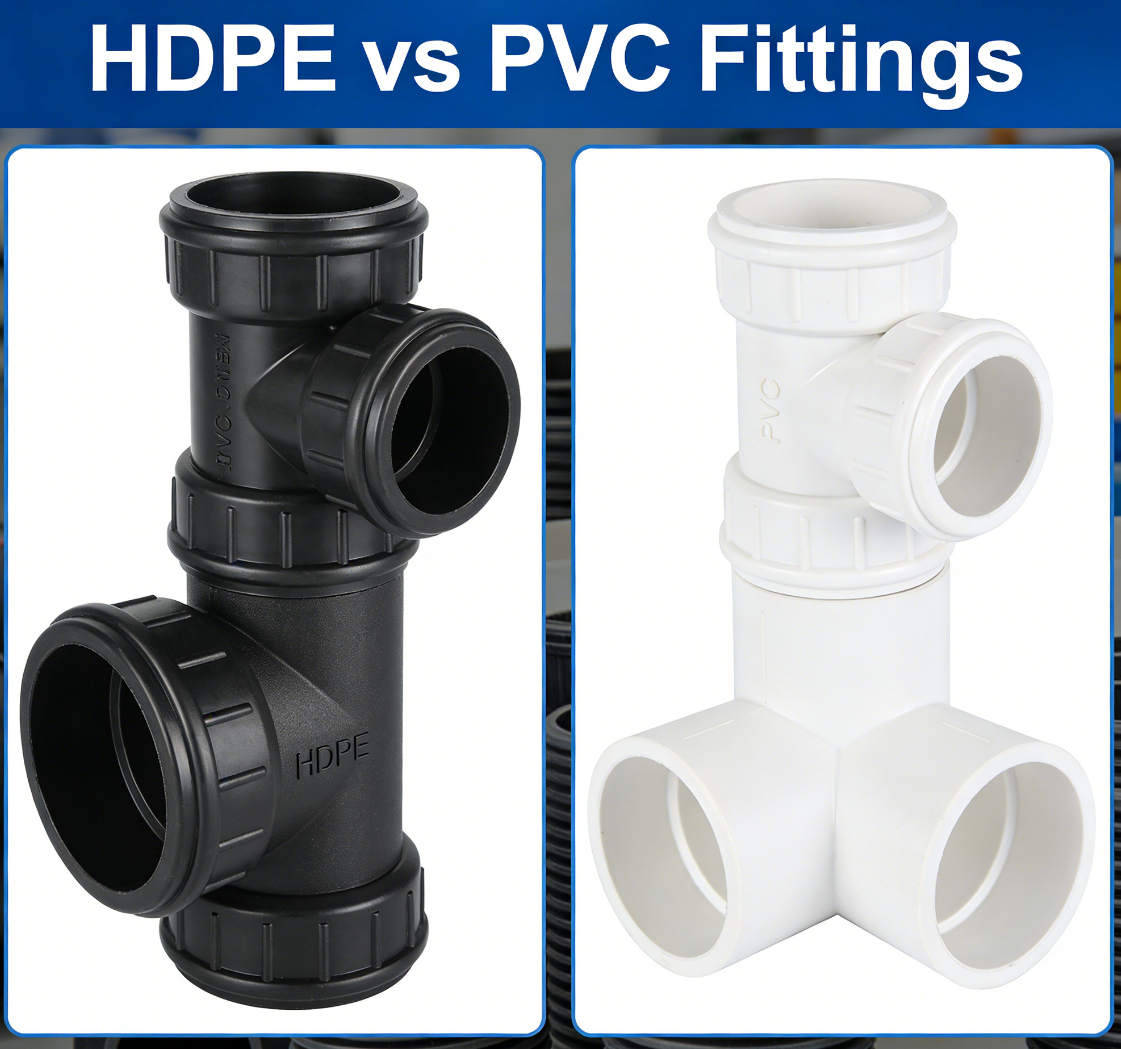

Споры между полиэтиленом высокой плотности (HDPE) и поливинилхлоридом (ПВХ) часто создают путаницу из-за совпадения номинальных давлений и областей применения. Однако эти материалы ведут себя принципиально по-разному под нагрузкой. Хотя качество материала труб имеет важное значение, структурная целостность фитингов часто определяет общий срок службы системы. Это руководство выходит за рамки базовых определений и позволяет сравнить устойчивость к нагрузкам, реалии установки и совокупную стоимость владения (TCO), помогая вам определить, какой материал лучше всего соответствует требованиям вашего конкретного проекта.
Целостность соединения: в фитингах из ПЭВП используется термоплавление для создания монолитных (бесшовных) соединений, тогда как в ПВХ используются прокладки или сварные швы с растворителем, которые создают потенциальные пути утечки.
Управление стрессом: ПЭВП вязкоупругий (поглощает скачки/удары), а ПВХ аморфный/жесткий (выдерживает давление, но подвержен хрупкому разрушению).
Температура и окружающая среда: ПЭВП выдерживает циклы замораживания-оттаивания (допуск -180°F) и нестабильные почвы; ПВХ превосходно работает в определенных химических средах, таких как хлор высокой концентрации.
Динамика затрат: ПВХ обычно обеспечивает более низкие первоначальные затраты на материалы, в то время как ПЭВП обеспечивает более низкие затраты в течение жизненного цикла за счет сокращения затрат на техническое обслуживание и возможности бестраншейной установки.
Чтобы понять, почему фитинги выходят из строя, мы должны взглянуть на молекулярную структуру материалов. Основное различие заключается в том, как полимерные цепи реагируют на воздействие внешних сил, таких как движение грунта или скачки внутреннего давления.
ПВХ – аморфный полимер. Структурно это означает, что полимерные цепи расположены хаотично, в результате чего получается материал, обладающий высокой прочностью на разрыв и жесткостью. Хотя эта жесткость позволяет ПВХ хорошо сохранять свою форму под статическим давлением, она делает материал «чувствительным к надрезам». Когда фитинг из ПВХ подвергается царапинам или выбоинам, напряжение концентрируется в этой конкретной точке, создавая высокий риск распространения трещин и хрупкого разрушения.
Напротив, HDPE представляет собой полукристаллический вязкоупругий полимер. Оно сочетает в себе свойства твердого тела и жидкости. Это уникальное свойство позволяет фитингам из ПЭВП деформироваться под нагрузкой без разрушения конструкции. Вместо того, чтобы растрескиваться при перегрузке, материал поддается и распределяет напряжение по более широкой площади. Эта пластичность является основной причиной, по которой ПЭВП предпочтительнее в динамичных средах, где неизбежны сдвиги грунта или вибрация.
Скачки давления, часто вызванные быстрым открытием или закрытием клапанов (гидравлический удар), являются основной причиной усталости трубопровода. Поведение арматуры во время таких событий является критическим фактором безопасности.
Устойчивость к скачкам напряжения: HDPE обладает высокой устойчивостью к усталости. Он может выдерживать повторяющиеся перенапряжения, в два раза превышающие его класс давления, без повреждений. ПВХ имеет гораздо меньший буфер, обычно ограниченный примерно на 100 фунтов на квадратный дюйм сверх его номинального давления. Повторяющиеся скачки напряжения в системе из жесткого ПВХ могут привести к кумулятивному усталостному повреждению и возможному разрыву.
Пределы скорости потока. Способность работать с высокоскоростным потоком еще раз иллюстрирует разницу. Пороговые значения безопасной скорости потока для ПВХ обычно ограничены примерно 5,5 футами в секунду (fps). Системы HDPE могут безопасно работать на скоростях до 14 футов в секунду. Это позволяет инженерам проектировать системы высокого давления, не опасаясь, что турбулентность нарушит целостность фитинга.
Устранение повреждений во время установки — реальность строительных площадок. Если фитинг из ПВХ поцарапается во время транспортировки или установки, эта царапина становится источником напряжения — очагом потенциального отказа. Производители часто рекомендуют выбрасывать детали из ПВХ со значительными царапинами на поверхности. И наоборот, HDPE удивительно щаден. Глубокие царапины, даже достигающие 10 % толщины стенки, не снижают номинальное давление фитинга. Вязкоэластичная природа полимера эффективно «затупляет» кончик трещины, предотвращая ее углубление под давлением.
Методика, используемая для соединения сегментов труб, возможно, является наиболее существенным отличием между этими двумя системами. Он определяет не только скорость утечки, но и механическую устойчивость всей сети.
Муниципальные системы водоснабжения во всем мире теряют ошеломляющее количество очищенной воды из-за «фоновых утечек» — небольших, незаметных утечек в стыках труб. Фитинги из ПЭВП решают эту проблему, создавая «монолитную систему». При стыковой или электросварке фитинг и труба нагреваются и сжимаются вместе, пока не образуют единую непрерывную цепочку полимера. Полученное соединение будет таким же прочным, как и сама труба, а зачастую и прочнее ее. Этот процесс сварки эффективно устраняет точки утечки в соединениях.
Фитинги из ПВХ обычно представляют собой раструбные соединения, герметизированные резиновыми прокладками или сваркой растворителем (склеиванием). Хотя прокладки эффективны во многих случаях, они представляют собой механические уплотнения, которые со временем могут разрушаться. Они подвержены смещению во время установки (прокатные прокладки), проникновению корней в канализационных системах и разделению в случае оседания грунта. Сварные швы с растворителем, хотя и химические по своей природе, могут пострадать от неправильного применения, например, недостаточного времени отверждения или загрязнения во время процесса склеивания.
Концепция ограничения жизненно важна для линий, находящихся под давлением. Внутреннее давление пытается раздвинуть фитинги, особенно на коленах и тройниках.
HDPE: Поскольку системы HDPE являются сплавленными, они полностью самоограничены. Вам не нужно устанавливать бетонные упорные блоки при изменении направления, поскольку сварное соединение выдерживает продольные усилия выдергивания. Это упрощает проектирование траншеи и сокращает трудозатраты.
ПВХ: Раструбные соединения ПВХ не имеют ограничений. Без внешней поддержки внутреннее давление вытеснит трубу из фитинга. При установке требуется заливка бетонных упорных блоков на каждом повороте, тройнике или тупике для передачи нагрузки на окружающий грунт. Это значительно усложняет график установки, увеличивает трудозатраты и время отверждения.
Для достижения идеального сварного шва необходима совместимость материалов. Изменения плотности смолы или показателя текучести расплава могут поставить под угрозу целостность шва. Поэтому крайне важно приобретать компоненты от надежного производителя фитингов из полиэтилена высокой плотности . Соответствующие производственные стандарты гарантируют, что фитинги обладают правильными размерными допусками и совместимостью смол для идеального сцепления с трубой, гарантируя монолитность, для которой предназначена система.
Системы трубопроводов редко устанавливаются в стерильных лабораториях с контролируемой температурой. Им грозят морозные зимы, сдвиг тектонических плит и агрессивные химические потоки. Вот как материалы сравниваются в суровых условиях.
Колебания температуры показывают резкий контраст между пластичностью и хрупкостью.
Замораживание/оттаивание: вода при замерзании расширяется. В трубах из жесткого ПВХ это расширение создает огромное кольцевое напряжение, которое часто разрушает трубу или фитинг. ПВХ становится все более хрупким, когда температура падает ниже 32°F. HDPE остается пластичным до -180°F. Если вода замерзает внутри трубопровода из ПЭВП, материал просто расширяется, чтобы вместить лед, и принимает свою первоначальную форму при таянии, предотвращая катастрофические разрывы.
Термообработка: стандартный ПВХ имеет более низкий температурный порог, обычно быстро теряя прочность при температуре выше 140°F. Хотя ХПВХ доступен для горячей воды, стандартный ПВХ не подходит для высокотемпературного сброса. ПЭВП обычно выдерживает более широкий температурный диапазон, хотя при повышении температуры необходимо снижение номинального давления.
Хотя ПЭВП обычно считается более химически инертным, существуют определенные сценарии, в которых ПВХ превосходит его. Выбор во многом зависит от транспортируемой жидкости.
| Характеристики Характеристики | HDPE | Характеристики ПВХ |
|---|---|---|
| Кислоты и основания (pH 1,5–14) | Отличный. Не подвержен влиянию большинства агрессивных почв и промышленных сточных вод. | Хорошо, но может быть чувствительным к определенным растворителям. |
| Углеводороды (нефть/газ) | Начальство. Стандарт для линий распределения природного газа и сбора нефти. | Бедный. Углеводороды могут размягчать и разрушать ПВХ. |
| Сильные окислители (хлор) | Справедливый. Длительное воздействие высоких концентраций может вызвать окисление. | Начальство. Идеально подходит для бассейнов и отбеливателей с высокой концентрацией (>50 ppm). |
| Растворители | Устойчив ко многим органическим растворителям. | Склонен к набуханию или растворению (следовательно, при сварке растворителем). |
Надземные установки подвергают материалы воздействию ультрафиолетового излучения, которое разрушает полимерные цепи. ПВХ подвержен «солнечным ожогам» или дегидрохлорированию, при котором воздействие ультрафиолета приводит к обесцвечиванию материала (желтому/коричневому) и, в конечном итоге, к микротрещинам. Это может снизить силу удара до 30%. Фитинги из ПЭВП обычно производятся с содержанием 2-3% технического углерода. Эта добавка эффективно блокирует УФ-излучение, позволяя ПЭВП десятилетиями оставаться под прямыми солнечными лучами без существенного ухудшения физических свойств.
Стоимость и осуществимость проекта часто зависят от того, как труба проникнет в землю. Физическая гибкость материала диктует способ установки.
Гибкость — огромное преимущество на сложной местности. Фитинги и трубы из ПЭВП обладают высокой степенью гибкости, что позволяет достигать радиуса изгиба в 20–25 раз больше диаметра трубы. Это означает, что трубу можно изогнуть вокруг препятствий, что снижает необходимость в изготовлении колен и сводит к минимуму ограничение потока. ПВХ жесткий. Каждое изменение направления требует использования фитинга, а каждый фитинг создает потенциальный путь утечки и точку потери на трение. На пересеченной местности количество необходимых фитингов из ПВХ может резко возрасти по сравнению с непрерывным контуром из полиэтилена высокой плотности.
По мере того, как города становятся более плотными, разрыв дорог для «открытой» прокладки становится непомерно дорогим и разрушительным. ПЭВП является доминирующим материалом для бестраншейных технологий, таких как горизонтально-направленное бурение (ГНБ), разрыв труб и прокладка труб. Его высокая прочность на разрыв позволяет ему протягиваться сквозь землю на большие расстояния без разрушения. Гладкая внешняя поверхность и сплавленные соединения гарантируют, что он не зацепится.
ПВХ обычно ограничивается традиционной прокладкой в открытой траншее («выкопай и замени»). Несмотря на то, что существует плавкий ПВХ, стандартный ПВХ с раструбом и патрубком нельзя протянуть через скважину, поскольку соединения разойдутся под действием растягивающей нагрузки. Открытая прокладка траншей требует значительных затрат на восстановление, включая ремонт дорог, восстановление ландшафта и организацию перекрытия дорожного движения.
В районах с нестабильным грунтом, таких как зоны землетрясений, зоны разжижения или оседающие свалки, жесткие трубы являются помехой. Движение грунта создает силы сдвига, которые разрушают жесткие соединения. Мы настоятельно рекомендуем использовать фитинги из ПЭВП для таких условий. Гибкость системы позволяет ей двигаться вместе с землей, сохраняя герметичность даже во время значительных сейсмических явлений или оседания грунта.
Составление бюджета на трубопроводную инфраструктуру требует выхода за рамки первоначального счета. Существует явная разница между капитальными затратами (CAPEX), необходимыми для покупки материалов, и общей стоимостью владения (TCO) в течение срока службы актива.
Если решение основано исключительно на цене заказа на поставку, ПВХ обычно выигрывает. Исторически сложилось так, что стоимость ПВХ-материала на 10-30% ниже, чем HDPE для сопоставимых диаметров. Кроме того, для установки ПВХ требуется менее специализированное оборудование; бригадам не нужны гидравлические сварочные машины или сертифицированные специалисты по сварке, что может снизить ежедневную «скорость сгорания» монтажной бригады при выполнении простых проектов с открытыми траншеями.
Когда вы приближаетесь к полному жизненному циклу, экономика часто смещается в пользу HDPE. Несколько факторов приводят к изменению этого значения:
Экономия при установке: устраняя бетонные упорные блоки и сужая ширину траншеи (рабочим не нужно стоять в траншеи для сборки соединений), HDPE снижает затраты на гражданское строительство. Бестраншейные методы могут снизить общие затраты на проект на 50% и более за счет исключения восстановления поверхности.
Техническое обслуживание и срок службы: прогнозируемый срок службы систем ПВХ обычно составляет от 50 до 70 лет. Системы HDPE по консервативным оценкам рассчитаны на срок службы более 100 лет. Это фактически удваивает стоимость активов.
Данные о надежности: «Цена надежности» реальна. Отраслевая статистика показывает, что частота отказов для HDPE составляет примерно 1 отказ на 10 миллионов футов труб. Напротив, частота отказов ПВХ колеблется в пределах 1 отказа на 48 000 футов. Стоимость ремонта одного основного прорыва под асфальтированной городской улицей часто превышает первоначальную экономию материала при выборе ПВХ.
Выбор между фитингами из ПЭВП и ПВХ заключается не в том, чтобы заявить, что один материал «лучше» в вакууме; речь идет о сопоставлении свойств материала с конкретными рисками и требованиями вашего проекта. У каждого полимера есть свой «выигрышный» сценарий.
Выбирайте ПВХ, когда: Вы устанавливаете самотечную канализационную сеть, внутреннюю сантехнику или системы бассейна, где устойчивость к хлору имеет первостепенное значение. Это также логичный выбор для проектов со строгими начальными ограничениями бюджета, стабильными почвенными условиями и там, где возможна установка открытой траншеи.
Выбирайте HDPE, когда: Вам нужна система с нулевой утечкой для линий воды или газа критического давления. Это окончательный выбор для бестраншейной установки (ГНБ), в районах с нестабильным грунтом или высокой сейсмической активностью, а также в промышленных целях, связанных с агрессивными углеводородами или кислотами.
Совет для окончательного решения: в то время как ПВХ часто экономит деньги на этапе заказа на поставку, ПНД обычно экономит деньги на этапе завершения проекта и управления активами. Для инфраструктуры, предназначенной для обслуживания будущих поколений с минимальным обслуживанием, монолитная целостность плавленого полиэтилена высокой плотности обеспечивает превосходную окупаемость инвестиций.
О: Нет, их нельзя склеить. ПЭВП и ПВХ химически несовместимы, а цементы на основе растворителей, используемые для ПВХ, не связываются с ПЭВП. Чтобы соединить их, необходимо использовать механические переходники, такие как фланцевые переходники, переходники с наружной/внутренней резьбой или специальные механические компрессионные муфты, предназначенные для надежного захвата обоих материалов.
Ответ: Это зависит от того, как вы определяете «прочность». ПВХ имеет более высокую прочность на разрыв и более жесткий, что позволяет ему выдерживать высокое статическое давление с более тонкими стенками. Однако HDPE имеет значительно более высокую ударную вязкость и усталостную прочность. ПЭВП более прочный и долговечный при динамических нагрузках (скачках/ударах), тогда как ПВХ более устойчив к статическому разрушению, но более хрупкий.
Ответ: Фитинги из ПЭВП обычно имеют черный цвет, поскольку содержат 2–3% технического углерода. Эта добавка добавляется в смолу во время производства, чтобы обеспечить мощную защиту от ультрафиолетового (УФ) излучения. Это позволяет хранить или устанавливать фитинги над землей под прямыми солнечными лучами, не разрушаясь и не становясь хрупкими с течением времени.
О: Да, полиэтилен высокой плотности подлежит вторичной переработке (код № 2). Его можно переплавлять и реформировать несколько раз без потери существенных структурных свойств. ПВХ (код №3) труднее перерабатывать из-за содержания в нем хлора и различных добавок, что делает полиэтилен высокой плотности более экологически чистым вариантом для экономики замкнутого цикла.
